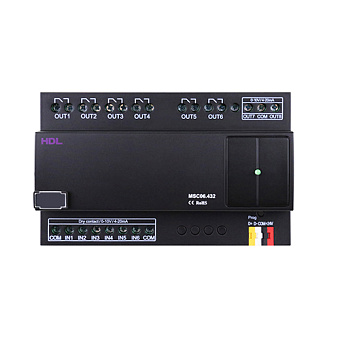

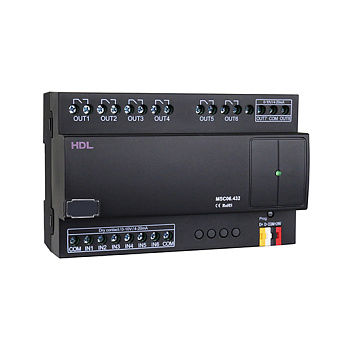

Интерфейсный 6-канальный модуль входа-выхода HDL-MSC06.432
HDL
Краткое описание
Интерфейсный 6-канальный модуль входа-выхода HDL-MSC06.432 Предназначен для установки на DIN-рейку. Поддерживает различные типы входных и выходных сигналов, а также оснащён 6 релейными выходами. Типы входных сигналов: сухой контакт, напряжение, аналоговое напряжение, ток и аналоговый ток. Выходы 1–6 рассчитаны на 10 А. Выходы 7–8 являются опциональными и могут быть настроены как выход 0–10 В или выход 4–20 мА.
Интерфейсный 6-канальный модуль входа-выхода HDL-MSC06.432 — DIN-модуль системы HDL Buspro для обработки различных типов входных сигналов и управления нагрузками через релейные и аналоговые выходы. Модуль поддерживает сухой контакт, сигнал 0–10 V DC и 4–20 mA, причём входы могут работать как с механическими, так и с электронными переключателями. Значения аналоговых сигналов могут преобразовываться в физические величины, включая температуру, освещённость, влажность и давление, для последующего управления заданными устройствами.
Выходы 1–6 выполнены в виде релейных каналов с нагрузкой до 10 А на канал. Выходы 7–8 могут индивидуально настраиваться как аналоговые выходы 0–10 V DC или 4–20 mA. Каждый входной и выходной канал настраивается отдельно через HDL Buspro Setup Tool. Один вход может быть назначен для управления до 20 целей. Предусмотрена возможность онлайн-обновления устройства через HDL Buspro Setup Tool.
Выходы 1–6 выполнены в виде релейных каналов с нагрузкой до 10 А на канал. Выходы 7–8 могут индивидуально настраиваться как аналоговые выходы 0–10 V DC или 4–20 mA. Каждый входной и выходной канал настраивается отдельно через HDL Buspro Setup Tool. Один вход может быть назначен для управления до 20 целей. Предусмотрена возможность онлайн-обновления устройства через HDL Buspro Setup Tool.
Технические Характеристики
Управление освещением — подключение групп освещения к релейным выходам 1–6 с управлением от входных сигналов или системы HDL Buspro
Управление нагрузками по датчику — получение аналогового сигнала 0–10 V или 4–20 mA и использование его значения для управления заданными устройствами
Контроль температуры — преобразование сигнала датчика температуры в соответствующее значение и использование его для управления системой
Контроль освещённости — обработка аналогового сигнала датчика освещённости и передача значения в систему автоматизации
Контроль влажности — обработка сигнала датчика влажности с последующим управлением назначенной нагрузкой
Контроль давления — преобразование сигнала датчика давления и использование полученного значения в логике управления
Управление исполнительными устройствами 0–10 V — формирование аналогового управляющего сигнала через выходы 7–8
Управление устройствами 4–20 mA — передача аналогового сигнала 4–20 mA на совместимое исполнительное оборудование
Управление несколькими устройствами одним входом — один вход может быть настроен для управления до 20 целей
Управление нагрузками по датчику — получение аналогового сигнала 0–10 V или 4–20 mA и использование его значения для управления заданными устройствами
Контроль температуры — преобразование сигнала датчика температуры в соответствующее значение и использование его для управления системой
Контроль освещённости — обработка аналогового сигнала датчика освещённости и передача значения в систему автоматизации
Контроль влажности — обработка сигнала датчика влажности с последующим управлением назначенной нагрузкой
Контроль давления — преобразование сигнала датчика давления и использование полученного значения в логике управления
Управление исполнительными устройствами 0–10 V — формирование аналогового управляющего сигнала через выходы 7–8
Управление устройствами 4–20 mA — передача аналогового сигнала 4–20 mA на совместимое исполнительное оборудование
Управление несколькими устройствами одним входом — один вход может быть настроен для управления до 20 целей
