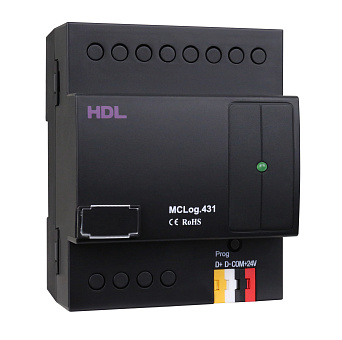

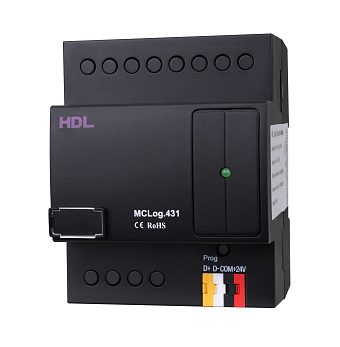

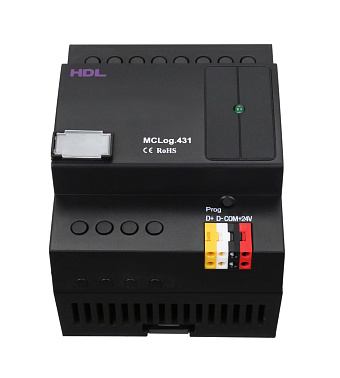

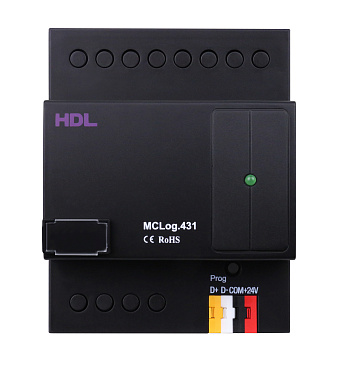

Логический модуль HDL-MCLog.431

Логический модуль HDL-MCLog.431 предназначен для автоматизации и централизованного управления устройствами системы HDL Buspro на основе заданных логических условий, расписаний и состояний оборудования. Он позволяет создавать сложные алгоритмы взаимодействия освещения, климатических систем, штор, датчиков и других совместимых устройств без необходимости запускать каждое действие вручную.
Модуль поддерживает 12 логических групп, содержащих до 240 логических блоков суммарно. Каждый блок имеет 4 входных условия и до 20 выходных управляющих целей. Результат одного логического блока можно использовать как входное условие другого, что позволяет выстраивать последовательные алгоритмы автоматизации.
Для обработки условий доступны логические операции И (AND), ИЛИ (OR), НЕ-И (NAND) и НЕ-ИЛИ (NOR). В качестве входных условий могут использоваться дата, год, день недели, время, состояние универсального переключателя, значение внешнего входа, состояние сцены, последовательности, канала, панели или устройства безопасности.
Встроенные часы реального времени позволяют создавать расписания и задавать события для определённых дней. Настройка логики выполняется через HDL Buspro Setup Tool. Модуль поддерживает онлайн-обновление прошивки и устанавливается на DIN-рейку 35 мм внутри распределительного щита.

Управление освещением по расписанию — автоматическое включение и выключение света в заданные дни и часы
Автоматизация по присутствию — запуск сценариев освещения или климатического оборудования при получении сигналов от совместимых датчиков
Управление климатом — изменение режимов работы оборудования в зависимости от времени, внешних сигналов и заданных условий
Управление шторами — автоматическое открытие и закрытие штор по расписанию или при выполнении определённых условий
Последовательное выполнение сценариев — запуск следующего действия после выполнения условий предыдущего логического блока
Управление по состоянию системы — выполнение команд в зависимости от состояния каналов, сцен, панелей и универсальных переключателей
Автоматизация по календарю — выполнение заданных действий в определённые дни недели и даты
Управление поливом по расписанию — включение клапана через релейный модуль в заданный день и время с последующим автоматическим отключением
